★燃气锅炉常用的燃烧器是怎样分类的?

燃气燃烧器是燃气锅炉的重要部件，其种类繁杂，可从不同方面进行分类，燃气锅炉常用燃烧器的主要分类如下：

1.按燃烧方式分类

1)扩散式。燃烧所需要的空气不预先与燃气混合，一次空气系数α₁=0。

2)大气式。燃烧所需要的部分空气预先与燃气混合，α₁=0.4～0.7。

3)无焰式。燃烧所需要的空气全部预先与燃气混合，α₁=1.05～1.10。

2.按空气供给方式分类

1)空气由炉膛负压吸入。

2)空气由高速喷射的燃气吸入。

3)空气由机械鼓风机送入

3.按燃料种类分类

1)纯燃气燃烧器，仅限于燃用燃气。

2)燃气-燃油联合燃烧器，可同时或单独燃用燃气或燃油。

3)燃气-煤粉联合燃烧器，可同时或单独燃用燃气或煤粉。

4.按特殊功能分类

1)浸没燃烧器。

2)高速燃烧器。

3)脉冲燃烧器。

4)低NOx燃烧器。

★常用的火焰燃烧器有哪几种?

火焰燃烧器有套管式燃烧器、蜗壳式旋流燃烧器和大气式燃烧器三种。

1.套管式燃烧器

套管式燃烧器结构如图1所示，它是由大管套小管组成的。燃气从中间小管喷出，空气从管子夹套中吹出，两者在火道或燃烧室内边混合边燃烧。其优点是结构简单，工作稳定。其缺点是燃气与空气属同心平行气流，混合效果差，火炬较长，适用于小型燃气锅炉。

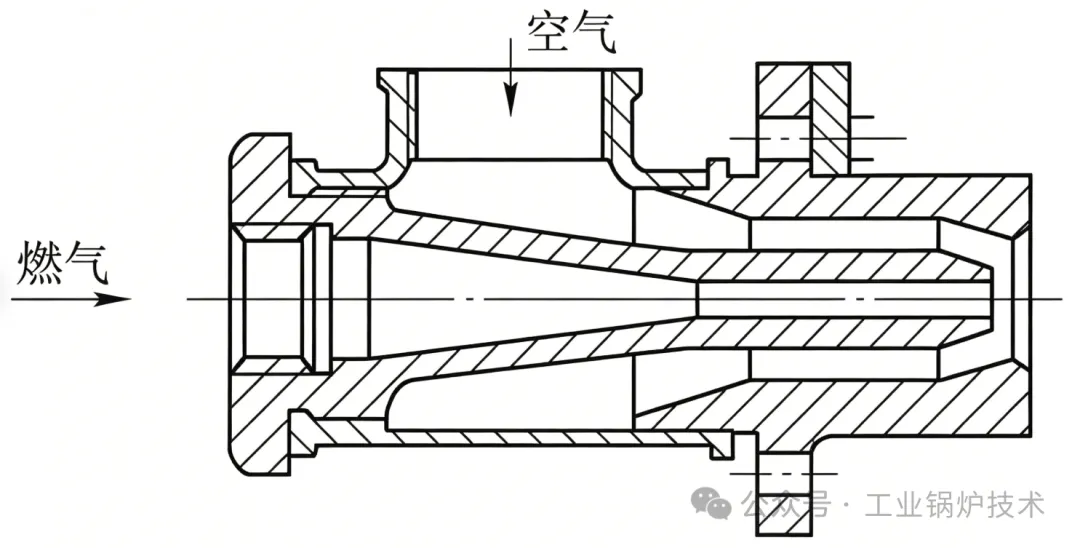

图1  套管式燃烧器

2.蜗壳式旋流燃烧器

蜗壳式旋流燃烧器，其结构如图2所示，它是由蜗壳形空气管和中心燃气管构成。空气经蜗壳形成旋流，燃气从中心燃气管上的许多小孔垂直喷入空气旋流中，从而增大两种气流的接触面使混合强化。燃气与空气混合后经缩放型喷口再进入炉膛。这样既增强混合又使流速均匀提高，有利于防止火道内产生回火。当燃用天然气时，燃气压力约为15kPa。空气流速为20～40m/s。喷口处气流速度为20～50m/s。喷嘴出口处流速为10～20m/s。过量空气系数为1.1。喷入天然气的距离约在400～500mm以上。此时预混合已相当强烈，火焰已不发光了。

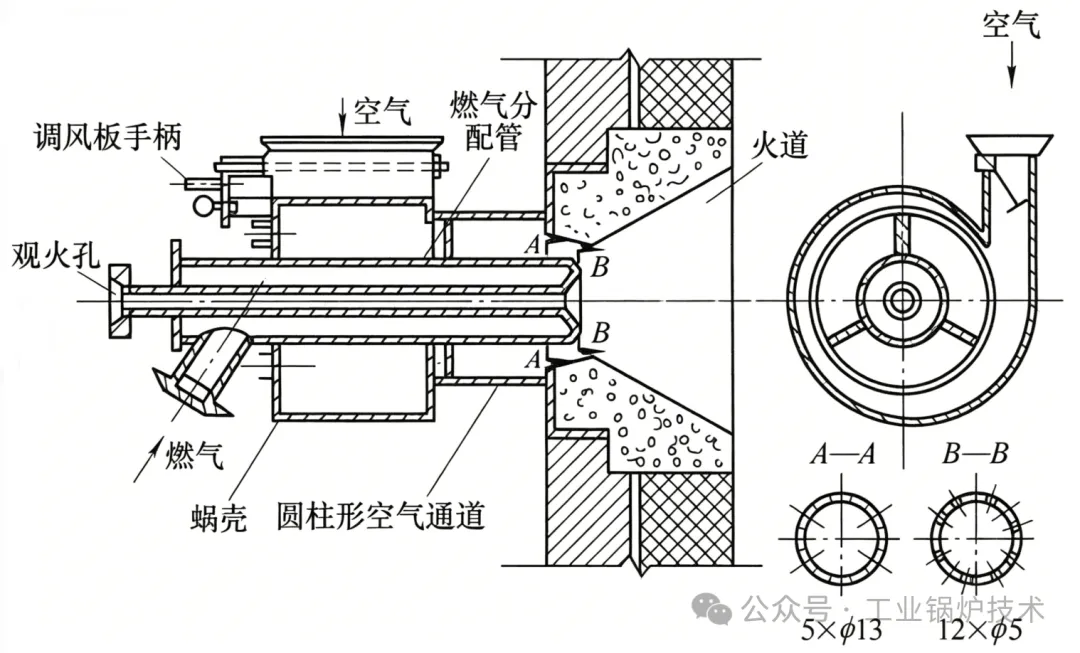

图2 中心供气蜗壳式旋流燃烧器

3.大气式燃烧器

大气式燃烧器示意图如图3所示。大气式燃烧器的特点是不需要配置鼓风装置鼓风，燃烧所需的空气量靠燃气引射作用吸入。燃气可在较低压力下工作。在燃烧器内，仅有一部分空气预先和燃气混合，在炉膛内还需补入二次空气，大气式燃烧器适用于燃烧各种特性的燃气。其优点是结构十分简单，主要由引射器及头部两大部件组成。但当燃烧器热功率大时，结构显得笨重，故一般多用于小型锅炉。民用炉灶的燃烧器亦属于此类。

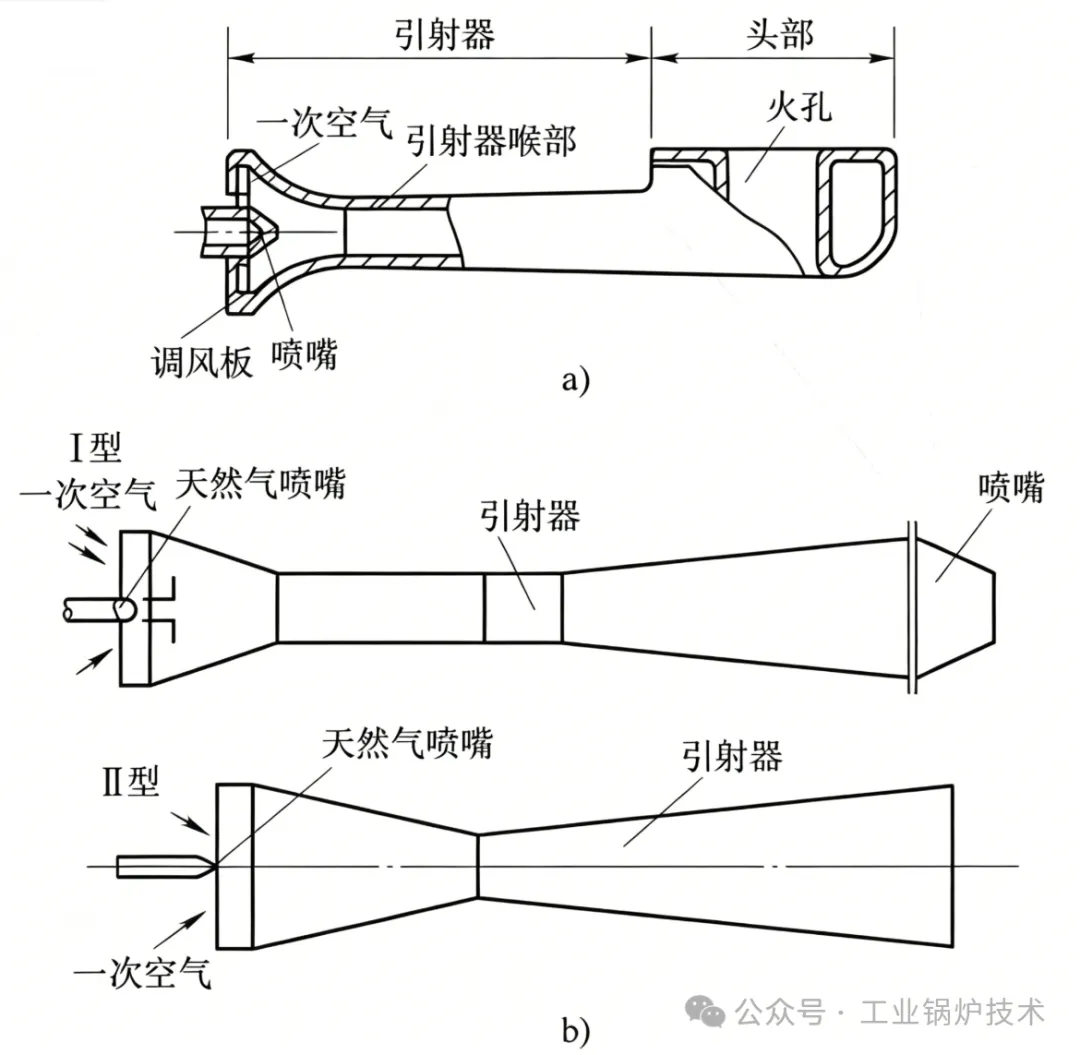

图3 大气式燃烧器示意图

a）大气式引射燃烧器；b）大气式燃烧器
