锅炉汽水流程是火力发电厂能量转换的核心环节，将经过预处理的给水逐步加热、蒸发、过热（及再热），最终转化为合格的高温高压蒸汽送入汽轮机做功。现代大型电站锅炉以亚临界自然循环锅炉和超临界/超超临界直流锅炉为主，流程基本遵循“给水预热→蒸发→过热→再热”的核心逻辑，同时配套排污、疏水、加药等辅助系统保障安全运行和蒸汽品质。

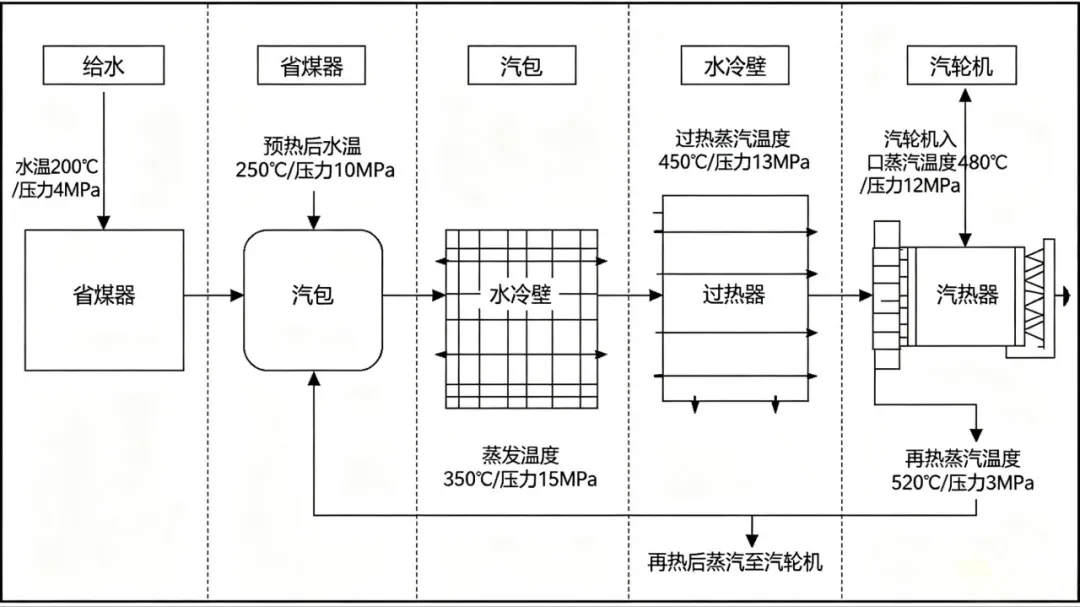

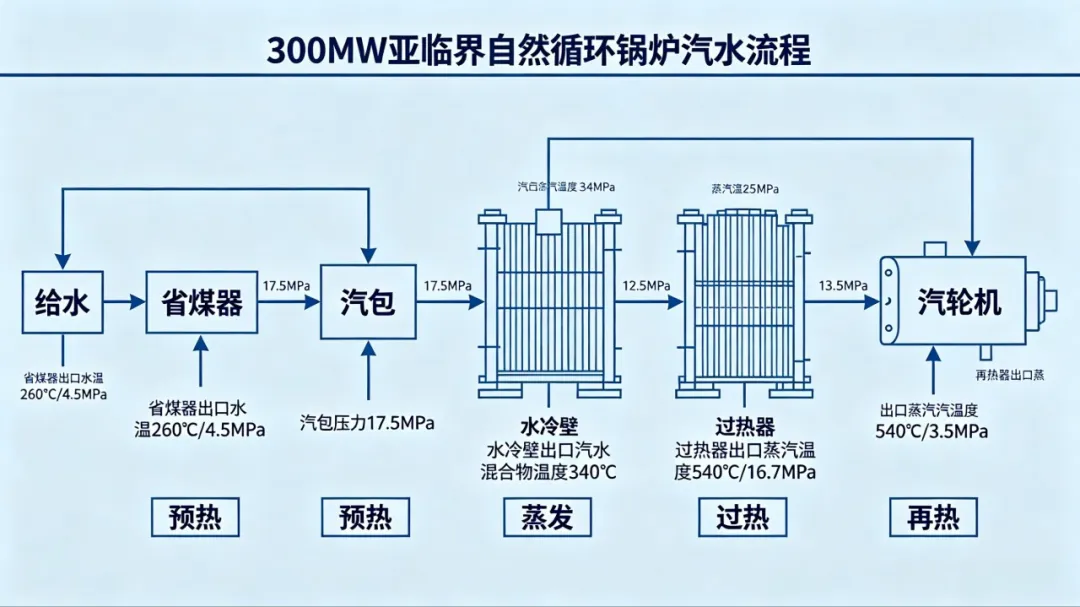

一、典型亚临界自然循环锅炉完整汽水流程

这是我国300MW、350MW机组最常用的炉型，核心特征是有汽包，依靠汽水密度差实现自然循环。
1. 给水预热系统（从除氧器到汽包）
作用：利用余热逐级加热给水，提高锅炉效率，防止省煤器和水冷壁热冲击。
- 给水预处理与升压：化学除盐水经除氧器热力除氧（去除溶解氧，防止金属腐蚀）后，成为约158℃的饱和给水，经汽动给水泵（大型机组主力）升压至17-19MPa（略高于汽包工作压力）。 - 高压加热器加热：给水依次经过3级高压加热器，利用汽轮机抽汽加热至240-280℃，进一步提高给水温度，减少煤耗。 - 省煤器深度预热：给水进入锅炉尾部烟道的省煤器，与300-400℃的低温烟气逆流换热。现代锅炉省煤器出口为欠焓水（欠焓值30-50℃，即未达到饱和温度），防止给水在管内汽化产生水击，同时稳定汽包水位。 - 进入汽包：省煤器出口的给水通过管道从汽包底部引入，与汽包内的炉水混合。
2. 蒸发系统（自然循环核心回路）
作用：吸收炉膛辐射热，将水蒸发为饱和蒸汽，是锅炉的主要产汽环节。
- 循环回路组成：汽包水空间 → 下降管 → 水冷壁下联箱 → 水冷壁（上升管） → 水冷壁上联箱 → 导汽管 → 汽包汽水分离装置。

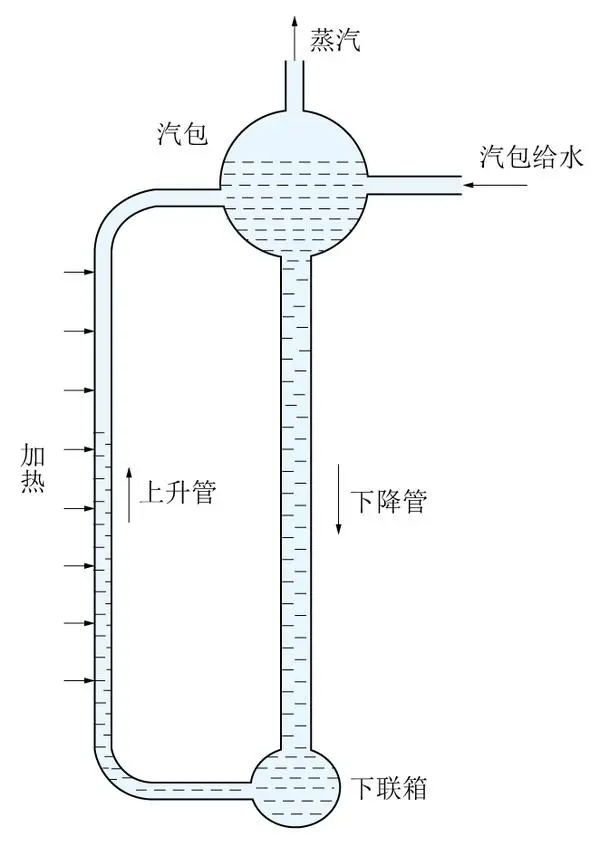

- 自然循环原理：
1. 汽包内的饱和水通过4-6根大直径、不受热的下降管（布置在炉膛外，保温良好），依靠重力流入水冷壁下联箱。 2. 下联箱将水均匀分配到数百根膜式水冷壁管中。水冷壁环绕炉膛四周，直接吸收1500-1600℃的火焰辐射热。 3. 水冷壁管内的水受热部分汽化，形成汽水混合物（含汽率5-25%），其密度（约200-300kg/m³）远小于下降管内的饱和水（约600kg/m³）。 4. 密度差产生的重位压差（约0.05-0.1MPa）推动汽水混合物沿水冷壁向上流动，经上联箱汇集后，通过导汽管送回汽包。
- 汽水分离：汽包内装有多级分离装置，确保蒸汽品质： - 一次粗分离：旋风分离器，利用离心力分离90%以上的水滴。 - 二次细分离：波形板分离器，利用惯性力分离细小水滴。
- 分离后的干饱和蒸汽（约350℃，16.7MPa）进入过热系统；分离出的水回到汽包水空间，再次参与循环。
3. 过热系统（从饱和蒸汽到主蒸汽）

作用：将饱和蒸汽加热至额定过热温度，提高蒸汽做功能力，降低汽轮机排汽湿度。
过热系统沿烟气流动方向分为三级，受热方式从对流为主过渡到辐射+对流：
- 低温过热器（尾部烟道）：布置在省煤器上方，吸收烟气对流热，将饱和蒸汽加热至约400℃。 - 屏式过热器（炉膛出口）：悬挂在炉膛上部，同时吸收炉膛辐射热和烟气对流热，将蒸汽加热至约480℃。 - 高温过热器（水平烟道）：布置在水平烟道前部，是最后一级过热器，将蒸汽加热至额定过热温度540℃。 - 汽温调节：在两级过热器之间布置喷水减温器（一级减温在低温过热器出口，二级减温在屏式过热器出口），通过喷入高纯度给水精确调节汽温，调节精度±5℃。
4. 再热系统（现代大型机组必备）
作用：将汽轮机高压缸排汽再次加热，提高循环效率4-6%，同时降低汽轮机末级叶片湿度，防止水蚀。

- 流程：汽轮机高压缸排汽（冷再热蒸汽，约3.5MPa，320℃）经冷段管道进入锅炉尾部烟道的低温再热器，加热至约450℃后，进入水平烟道的高温再热器，最终加热至540℃（与主蒸汽温度一致），经热段管道送入汽轮机中低压缸继续做功。
- 汽温调节：优先采用烟气侧调节（摆动燃烧器角度、烟气挡板调节），因为再热蒸汽压力低，喷水减温会降低循环效率。仅在紧急情况下使用微量喷水减温。
二、超临界/超超临界直流锅炉流程差异
超临界压力（≥22.1MPa）下，水没有明显的汽水两相区，自然循环无法形成，因此采用无汽包直流锅炉，是我国600MW、1000MW机组的主力炉型。
核心特征
- 无汽包：工质一次性通过所有受热面，循环倍率=1（即给水全部转化为蒸汽）。 - 循环动力：完全依靠给水泵提供的压头驱动。 - 相变过程：预热、蒸发、过热三个阶段在水冷壁内连续完成，无明显分界。
典型流程
除氧器给水 → 给水泵 → 高压加热器 → 省煤器 → 螺旋管圈水冷壁（下辐射区，完成蒸发） → 垂直管屏水冷壁（上辐射区，初步过热） → 汽水分离器（启动时分离汽水，正常运行时为蒸汽通道） → 顶棚管过热器 → 低温过热器 → 屏式过热器 → 高温过热器 → 汽轮机高压缸 → 低温再热器 → 高温再热器 → 汽轮机中低压缸。

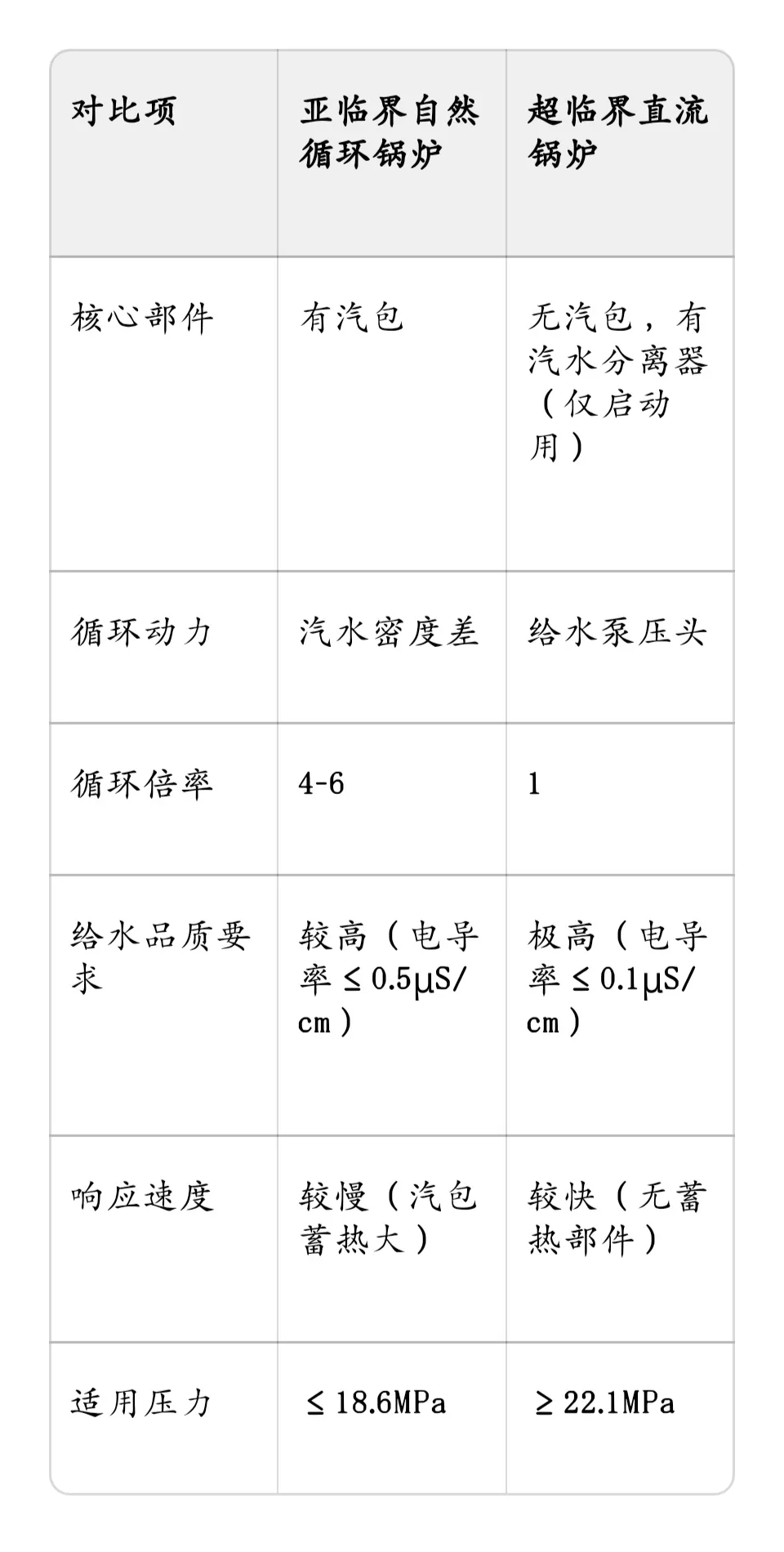

关键区别

三、辅助汽水系统
1. 排污系统
- 连续排污：从汽包水表面连续排出含盐量最高的炉水，维持炉水含盐量在规定范围内，防止蒸汽带盐。 - 定期排污：从水冷壁下联箱定期排出炉水中的沉淀物和水渣，一般每班1-2次，每次持续几分钟。
2. 疏水系统
在锅炉启动、停炉及事故状态下，排出管道和设备内的积水，防止水击和低温腐蚀。
3. 加药系统
向汽包内加入磷酸盐等药剂，使炉水中的钙、镁离子形成松散的水渣，通过定期排污排出，防止水冷壁管内结垢。
4. 事故放水系统
当汽包水位过高时，紧急排出部分炉水，防止满水事故导致蒸汽带水进入汽轮机。
四、流程核心逻辑与关键控制点
核心逻辑
逐级加热、相变转化、品质控制：从常温给水到高温高压蒸汽，经历了液态水→汽水混合物→干饱和蒸汽→过热蒸汽→再热蒸汽的多次相变和温度提升，实现了化学能→热能→机械能的能量转换。
关键控制点
1. 汽包水位（自然循环锅炉核心）：水位过高会导致蒸汽带水，损坏过热器和汽轮机；水位过低会导致水冷壁缺水超温爆管。 2. 蒸汽温度：过热汽温和再热汽温必须严格控制在额定值±5℃范围内，超温会缩短设备寿命，低温会降低机组效率。 3. 蒸汽品质：严格控制蒸汽中的含盐量和含湿量，防止过热器、汽轮机叶片结垢。 4. 水循环安全性：确保所有水冷壁管都有足够的工质通过，防止出现循环停滞、倒流、汽水分层等故障。
五、强制循环锅炉补充
强制循环锅炉在下降管上加装循环泵，提供额外的循环动力，适用于亚临界压力较高的机组。流程与自然循环锅炉基本相同，只是循环动力由“密度差+循环泵”共同提供，循环倍率约为2-3，比自然循环锅炉低。

来源，公众号“电厂运行学习笔记”
